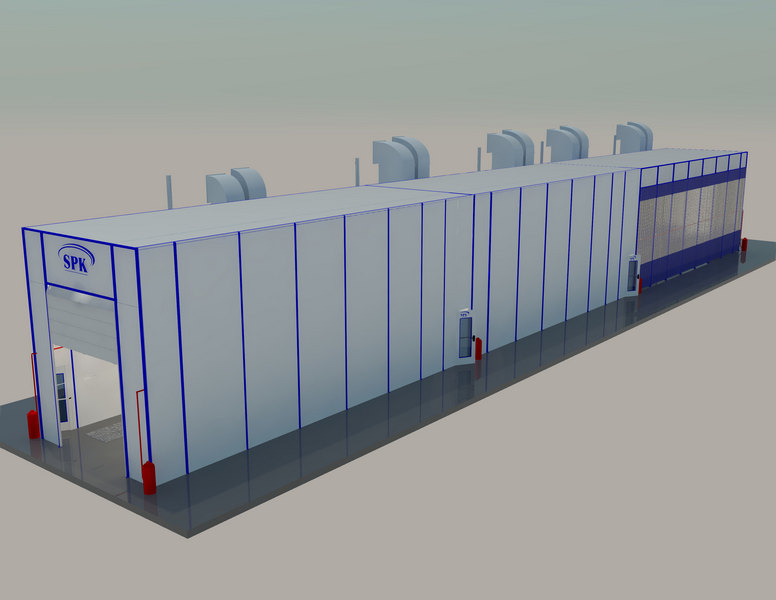

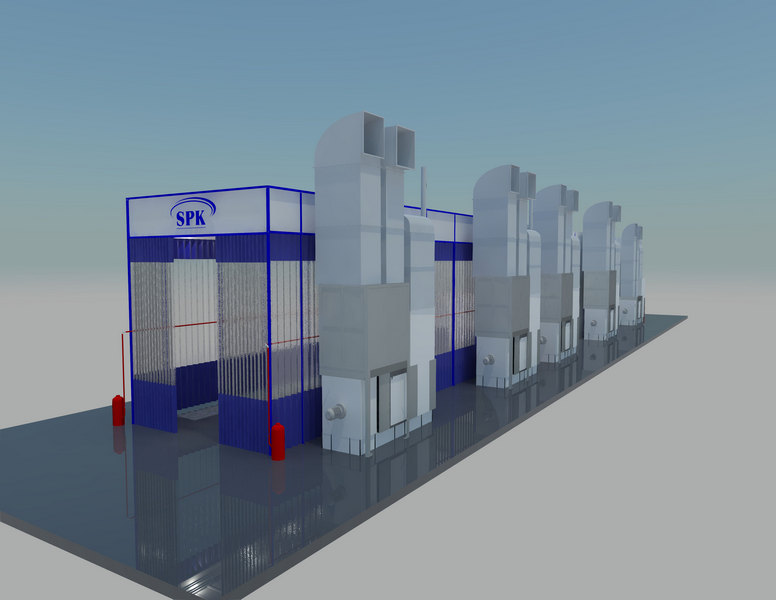

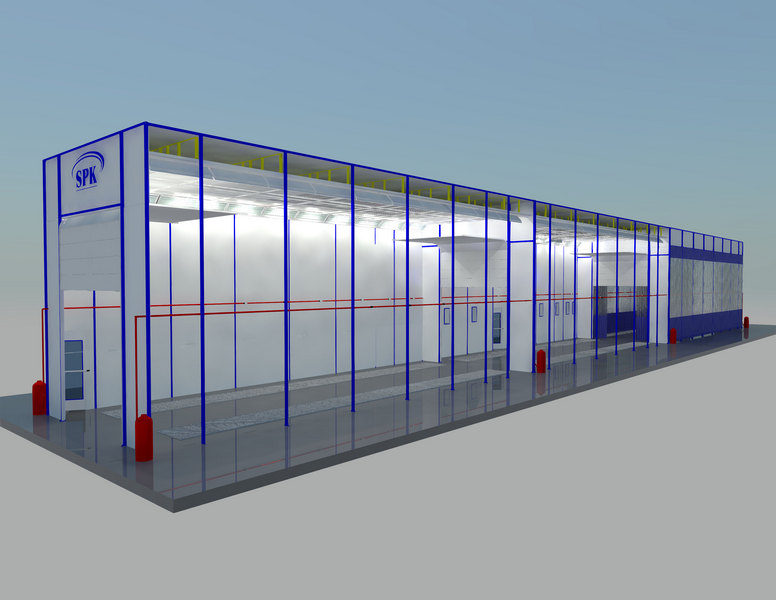

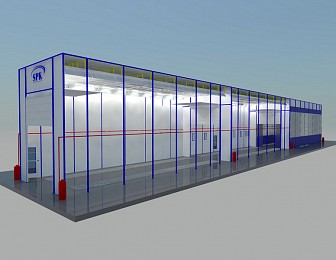

Окрасочно-сушильный комплекс проходного типа SPK-42.6.6 для комбайнов

Комплекс подготовки и окраски поверхности проходного типа для подготовки изделий к покраске, нанесения на них ЛКМ и сушке при высоких температурных режимах.

 Состав комплекса
• пост подготовки;
• камера окрасочная;
• камера сушильная.

Пост подготовки

Размеры

Окрасочно-сушильная камера с внутренними размерами: 14000х6000х6000 мм; внешними размерами с учетом агрегатов: 14100x7850x6700 мм.

Вытяжка

Группы вытяжки и притока регулируют воздушные потоки на выходе и на входе. В ОСК два канала, находящиеся в полу камеры, размером – 13000х780 мм, а также 26 решеток из стали.

Кабина

Жесткость кабины обеспечивает стальной силовой каркас.

Крыша

Крыша – прямая, собирается с помощью стального силового каркаса и сэндвич-панелей.

Освещение

Для освещения камеры применяется верхний свет – 14 плафонов по 4 лампы. Верхний свет расположен под 45 градусов по периметру.

Подогрев воздуха

В качестве энергоносителя нагрева воздуха используются две газовых горелки. Также в камере есть дополнительный способ подогрева с помощью двух рекуперативных теплообменников. Тепловая мощность равна 390 кВт.

Система контроля

В комплектацию ОСК входит контрольная панель с ЖК-дисплеем, которая имеет систему управления проводимыми воротами и имеет высокий класс безопасности и надежности. Панель включает в себя: режим продувки, обезжиривание; выключатель освещения; регулировка времени сушки; индикатор отказа; метр часов; термостат; аварийная остановка выключатель питания.

Окрасочная камера

Размеры

Окрасочно-сушильная камера с внутренними размерами: 14000х6000х6000 мм; внешними размерами с учетом агрегатов: 14100x7850x6700 мм.

Вытяжка

Группы вытяжки и притока регулируют воздушные потоки на выходе и на входе. В ОСК два канала размером – 13000х780 мм, а также 26 решеток из стали. Каналы расположены в полу камеры.

Кабина

Жесткость кабины обеспечивает стальной силовой каркас.

Главная дверь

Главная дверь представляет собой двое подъемно-секционных ворот с электрическим приводом. Материал – сталь, а наполнитель – вспененный полиуретан. Ширина ворот – 4000 мм, высота – 5500 мм.

Стеновые панели

Стены изготовлены из сэндвич-панелей, которые имеют нормативный индекс изоляции воздушного шума и высокое приведенное сопротивление теплопередаче, что обеспечивает акустическую и термическую изоляцию. Толщина одной панели – 50 мм. Панель состоит из стали и мин. ваты.

Сервисная дверь

Для персонала в камере предусмотрены две сервисные двери шириной – 800 мм, высотой – 2000 мм. Они располагаются с боковых сторон рядом с воротами ОСК.

Крыша

Крыша прямой формы, собирается с помощью стального силового каркаса и сэндвич-панелей.

Освещение

Для освещения камеры применяется боковой и верхний свет. Каждый свет имеет 16 плафонов. Верхний свет расположен под 45 градусов по периметру. А боковой свет встроен в стены.

Подогрев воздуха

В качестве энергоносителя нагрева воздуха используются две газовых горелки. Также в камере есть дополнительный способ подогрева с помощью двух рекуперативных теплообменников. Тепловая мощность равна 390 кВт.

Система контроля

В комплектацию ОСК входит контрольная панель с ЖК-дисплеем, которая имеет систему управления проводимыми воротами и имеет высокий класс безопасности и надежности. Панель включает в себя: окрашивание; аварийная остановка; режим продувки; индикатор отказа; выключатель освещения; метр часов; термостат; выключатель питания.

Сушильная камера

Размеры

Окрасочно-сушильная камера с внутренними размерами: 14000х6000х6000 мм; внешними размерами с учетом агрегата: 14100x7850x6700 мм.

Вытяжка

Группы вытяжки и притока регулируют воздушные потоки на выходе и на входе. В ОСК два канала, находящиеся в полу камеры, размером – 13000х780 мм, а также 13 решеток из стали.

Кабина

Жесткость кабины обеспечивает стальной силовой каркас.

Главная дверь

Главная дверь представляет собой одни подъемно-секционные ворота с электрическим приводом. Материал – сталь, а наполнитель – вспененный полиуретан. Ширина ворот – 4000 мм, высота – 5500 мм.

Стеновые панели

Стены изготовлены из сэндвич-панелей, которые имеют нормативный индекс изоляции воздушного шума и высокое приведенное сопротивление теплопередаче, что обеспечивает акустическую и термическую изоляцию. Толщина одной панели – 50 мм. Панель состоит из стали и мин. ваты.

Сервисная дверь

Для персонала в камере предусмотрены две сервисные двери шириной – 800 мм, высотой – 2000 мм. Они располагаются с боковых сторон рядом с воротами.

Крыша

Крыша прямой формы, собирается с помощью стального силового каркаса и сэндвич-панелей.

Освещение

Для освещения камеры применяется верхний свет – 16 плафонов по 4 лампы. Верхний свет расположен под 45 градусов по периметру камеры.

Подогрев воздуха

В качестве энергоносителя нагрева воздуха используется газовая горелка – Riello RS5. Тепловая мощность равна 300 кВт.

Система контроля

В комплектацию ОСК входит контрольная панель с ЖК-дисплеем, которая имеет систему управления проводимыми воротами и имеет высокий класс безопасности и надежности. Панель включает в себя: выключатель освещения; режим продувки, индикатор отказа; регулировка времени сушки; метр часов; термостат; аварийная остановка; выключатель питания.
