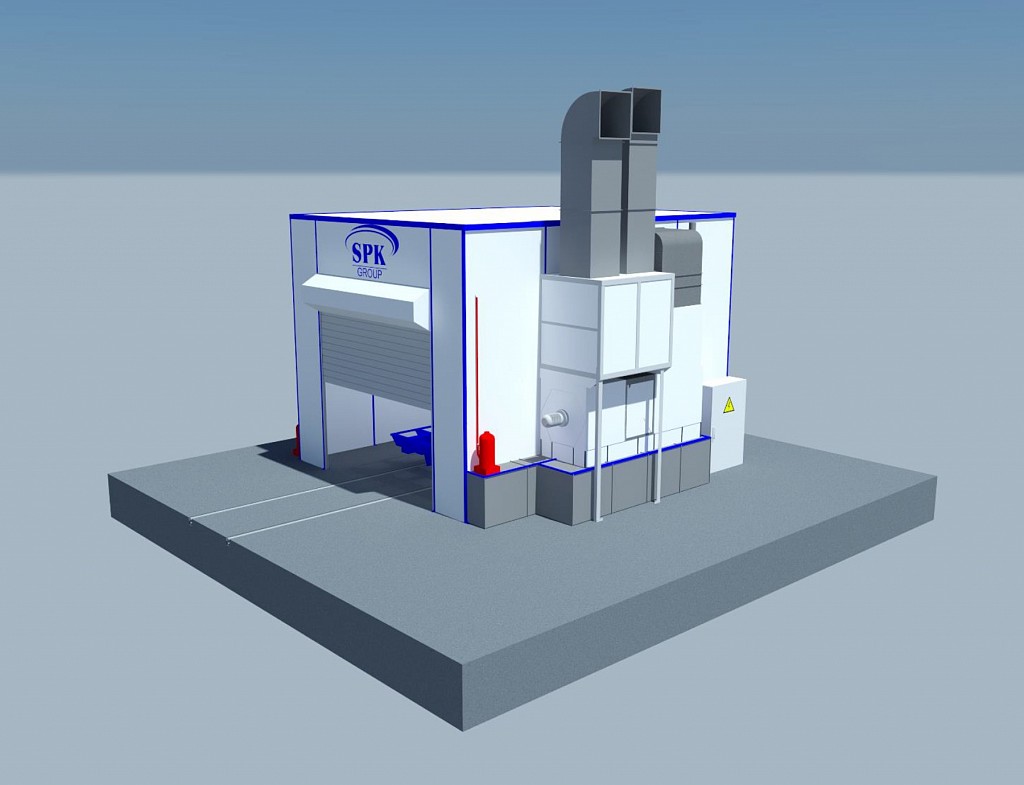

Тупиковая покрасочно-сушильная камера для трейлеров SPK-4.4.3

Размеры

В камере только одна секция, у которой есть внутренние размеры (4000x4000х3000 мм) и внешние (4100x6000x3500 мм). Поток воздуха осуществляется в камере через вертикальный продув, а вытяжка проводится через боковые каналы.



Вытяжка

В камере представлен боковой тип каналов вытяжки, которых устанавливается 2. Размер канала = 5000х780 мм. Конструкция у вытяжки – это металлокаркас с сэндвич-панелями. Количество решеток = 5. Материал решеток – плоские стальные полосы. Покрыты решетки цинком, а также вытяжка может выдержать нагрузку в 800 кг/м2.



Кабина

Конструкция кабины у камеры сделана из силового каркаса, у которого есть еще стальная конструкция.



Главная дверь

Главная дверь устроена в виде роллетных ворот, которые устанавливаются в единственном экземпляре. Просвет у этих ворот = 3000х2000 мм. Сделаны ворота из стали, а у окна двери есть минеральная вата, которая выполняет роль наполнителя и уплотнителя.



Стеновые панели

Толщина панели = 50 мм, а толщина стали у панели = 0,6 мм. Минеральная вата на основе базальтового волокна является наполнителем, а главное его свойство – это негорючесть. Плотность заполнения панели = 32 кг/м³.



Сервисная дверь

В камере есть одна сервисная дверь. Ее размер = 800х2000 мм. Расположена дверь в боковой стене. Структура окна у двери – это прямоугольное окно со скругленными углами и теплоизоляционной резиной.



Крыша

Структура крыши у камеры является прямой, в виде сэндвич-панелей. Кроме того, у крыши есть стальной каркас. Материал панели у крыши – это минеральная вата на основе базальтового волокна. Кроме того, на крыше устанавливается потолочный фильтр SP-600G.



Освещение

В камере два типа освещения – верхнее и боковое. У обоих типов есть по 2 плафона и 4 лампы. У каждого типа свой стальной каркас крепления.



Подогрев воздуха

Способ подогрева воздуха осуществляется при помощи группы ТЭНов. Количество теплообменников = 1. Структура теплообменника представляет из себя вышеупомянутые ТЭНы в каркасно-панельном корпусе. Тепловая мощность у теплообменника = 282 кВт. Подогрев воздуха еще состоит из фильтра притока (предварительный фильтр карманной формы G4, потолочный фильтр EU5) и фильтра вытяжки (стекловолоконный фильтр G3, предварительный фильтр карманной формы G4).



Система контроля

Управляется камера через контроллер OMRON с сенсорным дисплеем. При помощи панели управления можно настроить режимы: покраски, продувки, сушки, а также использовать другие функции.
